BEYOND AL

ビヨンドAL

エクストリームツーリングバイクBEYONDのアルミニウムバージョン。 ハイドロフォーミングでチューブ形状を加工して、強度を確保しつつ軽量に仕上げた。 もちろんMTBレベルの悪路も走破するワイドタイヤやワイドフレアハンドルバーを装備。 フレームのいたるところに配された積載用台座は冒険に向かうライダーの思いも載せて往く。

HIGHLIGHTS

METALLIC RED

« 8 12 »

click for gallery

  • SPECS
  • BUILD INFOS
  • GEOMETRY
BEYOND AL APEX
価格 ¥250,000(税込¥275,000)
カラー メタリックレッド
サイズ S(440-27.5″)、M(480-29″)
フレーム 6061-T6 hydro-formed Aluminium, TA, rack / fender mounts, stealth dropper ready, 86.5 mm T47 BB shell
フォーク 6061 aluminium, TA, 1.1/2” – 1.1/8”, fender / rack / triple cage mounts, internal hub dynamo cable routing
ハンドル Bombtrack Tackle gravel bar, 31.8 mm, 25° flare
グリップ Bombtrack Command bar tape
ステム Bombtrack Tramp forged aluminium stem, 3°
ヘッドセット Sealed external aheadset, 1.1/2” – 1.1/8”
レバー Sram Apex double tap mechanic
シフター Sram Apex double tap 1 x 11

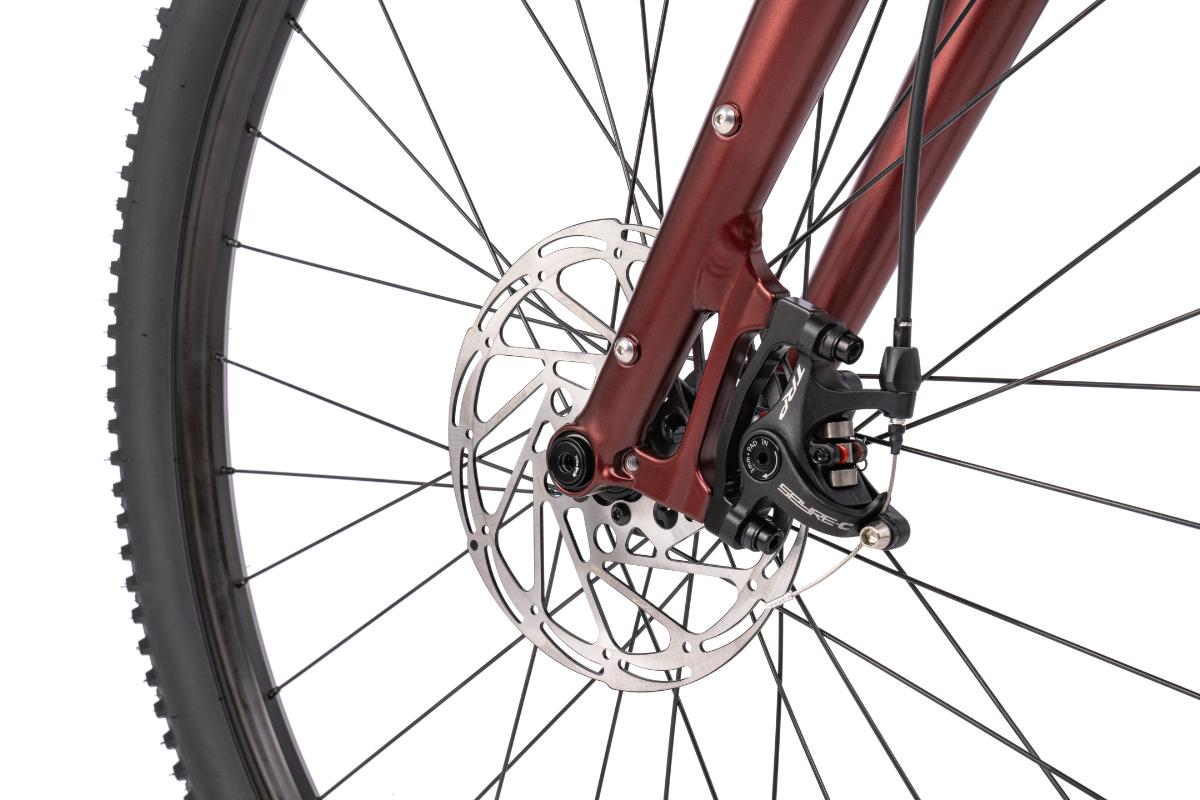

ブレーキ TRP Spyre C mechanic disc brakes
ローター TRP 180 mm front and 160 mm rear rotor
クランク Bombtrack Ames forged aluminium crank, 24 mm spindle
BB Bombtrack T47 internal sealed BB for 24 mm spindle
ペダル
チェーン KMC X11 chain, 1/2” x 11/128”, 114L
チェーンリング Steel, narrow-wide, 36 T
カセット Sram PG-1130 11-speed, 11 – 42 T
フロントディレーラー
リアディレーラー Sram Apex 1, clutch, long cage
フロントハブ Bombtrack Arc sealed hub, 6-bolt disc
リアハブ Bombtrack Arc sealed hub, 11-speed, 6-bolt disc
スルーアクスル 12 x 100 mm / 12 x 142 mm
フロントリム WTB ST i23 double wall, TCS 2.0, 32h
リアリム WTB ST i23 double wall, TCS 2.0, 32h
サドル Bombtrack Fuzz saddle
シートポスト Seido Yew aluminium seatpost, 31.6 mm x 400 mm
シートクランプ Bombtrack Prime 34.9 mm
フロントタイヤ WTB Ranger TCS Light / Fast Rolling S – S 27.5” x 2.0” / M – XL 29” x 2.0”, tubeless ready
リアタイヤ WTB Ranger TCS Light / Fast Rolling S – S 27.5” x 2.0” / M – XL 29” x 2.0”, tubeless ready
フェンダー
ラック
キックスタンド
ライト
参考重量 tba
フレームセット参考重量 tba
最大乗員体重 140 kg incl. luggage
ASTM 2
BEYOND AL
BB規格 T47 – 86.5 mm shell width
ヘッド規格 (S.H.I.S.) IS42 / 28.6 | IS52 / 40
ヘッドセットクラウンレース角 45°
フォークステアラー内径 24.6 mm
フォーク最大対応タイヤ幅(フェンダー無し) 27.5” x 2.25” / 29” x 2.1”
フレーム最大対応タイヤ幅(フェンダー無し) S 27.5” x 2.25” / M – L 29” x 2.25”
最大チェーンリング 1x 36 T with 50 mm chainline
最大チェーンリング 2x 40 / 28 T with 50 mm chainline
シートポスト径 31.8 mm
シートクランプ径 34.9 mm
フロントディレーラークランプ径 34.9 mm
フロントディレーラー対応/非対応 yes
ブレーキマウントフロント PM 6”
ブレーキマウントリア FM 140 / 160
最大ローターフロント 203 mm
最大ローターリア 160mm
フロントスルーアクスル 12 mm x 100 mm, 1.5 thread pitch
リアスルーアクスル 12 mm x 142 mm, 1.5 thread pitch
ISO スタンダード MTB
クランク長 S – M 170 mm / L 175 mm
Qファクター 179 mm
クランクBCD 104 mm, 4 bolts
チェーンリングオフセット 0 mm
チェーンライン 50 mm
スポーク長フロント S 272 mm / M – XL 292 mm
スポーク長リア S 274 mm, 272 mm / M – XL 293 mm, 291 mm
スポーク数 (フロント / リア) 32 / 32
ERD S – S 570 mm / M – XL 606 mm
フロントハブ PCD 58 mm
リアハブ PCD 58 mm
フロントハブ フランジ距離/オフセット 56.5 mm center to center / 6.6 mm
リアハブ フランジ距離/オフセット 51 mm center to center / 8.8 mm
ステム長 S – M 50 mm / L – XL 80 mm
ステム角
ヘッドセットスペーサー S – L 1 x 10 mm, 2 x 5 mm / XL 1 x 10 mm, 1 x 2 mm
シートポストオフセット 0 mm
シートポスト長 400 mm
バイクトレーラー approved
シートチューブ固定式チャイルドシート not approved
ディレーラーハンガー BT-DH-018
サイズ S M
ホイールサイズ 27.5” 29”
シートチューブ長 (C-T, mm) 440 480
ホリゾンタル換算トップチューブ長 (mm) 546 567
シートチューブ角 ( ° ) 74 74
ヘッドチューブ角 ( ° ) 70° 70,5°
ヘッドチューブ長(mm) 140 160
BB下がり(mm) 60 74
チェーンステー長(mm) 420 445
フォークオフセット(mm) 53 53
フォークトレイル長 (mm) 70 75
ホイールベース(mm) 1040 1077
スタンドオーバー (mm, トップチューブ中央- 地面) 775 821
リーチ (mm) 382 394
スタック(mm) 569 604
フロントセンター(mm) 627 642
アクスル-クラウン長 (mm、ステアリング平行) 420 420
推奨股下長 tba tba
推奨身長 (cm) 160~171 170~181
ハンドル形状 ドロップ ドロップ
ハンドル幅 (ドロップ センター to センター) 420 440
ハンドル幅 (バーエンド センター to センター) 530 550
リーチ (mm) 77 77
フレア 25° 25°
バックスイープ
ドロップ 128 128
アップスイープ
ライズ
