油圧式ディスクブレーキパッド交換の仕方

今回は、油圧式ディスクブレーキパッド交換の仕方です。
ブレーキを掛けると、ディスク（ホイールの中心部にある円盤）とブレーキパッドの間で摩擦が起こり、ブレーキパッドがすり減ります。
最近、なんかブレーキの効きが悪くなったような気がするという方、または、自転車を購入して何年もたっているのに、ブレーキパッドを交換していない方、一度ブレーキパッドをご確認ください。随分すり減ったりしていませんか？

用意する工具は、
六角レンチ
マイナスドライバー
ペンチ

今回は、
PEDRO'S　ハンドル ヘキサレンチ

PEDRO'S　フラットブレード（−）スクリュードライバー #4
を使用しました。

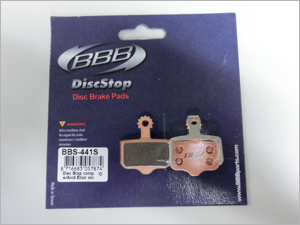

今回交換するパッドはこちら。

BBB ディスクストップ。

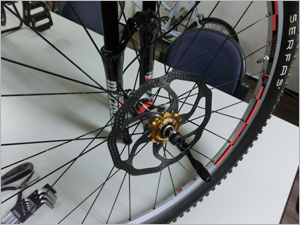

まずは、ホイールを外した状態にし、作業を始めます。

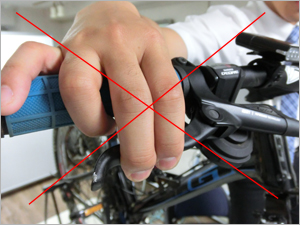

ホイールを外した後、ブレーキレバーを握ってしまうとピストンが出てきてしまうので注意が必要です。
パッドを固定しているピンを抜きます。

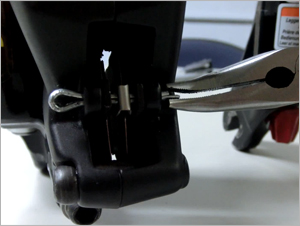

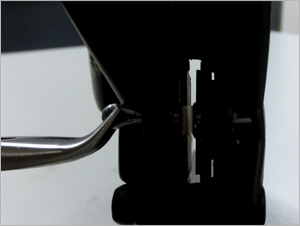

割ピンの先端をペンチでまっすぐにします。

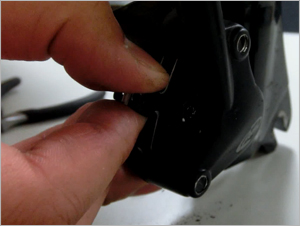

ピンを引き抜きます。
ピンが抜けた状態
パッドを取り外します。

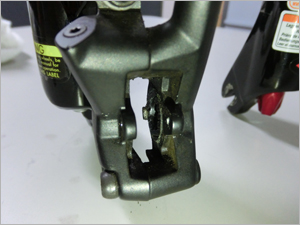

パッドを取り外したキャリパー

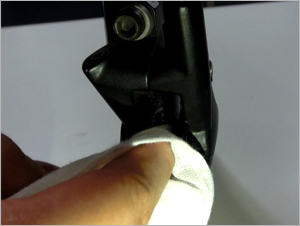

キャリパーの中を掃除します。

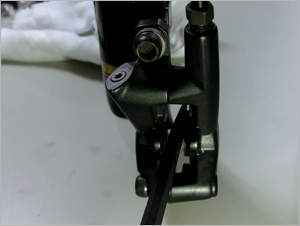

マイナスドライバー等を使い、キャリパー内のピストンを押し戻します。

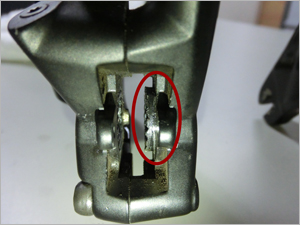

ピストン押し戻し前
ピストン押し戻し後

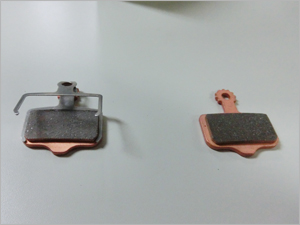

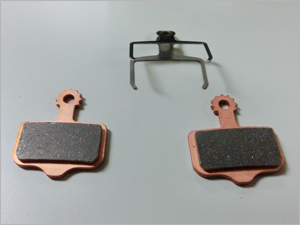

新しいパッドをバネにセットします。
写真のように片側にバネを取り付けます。
もう片方にも取り付けます。

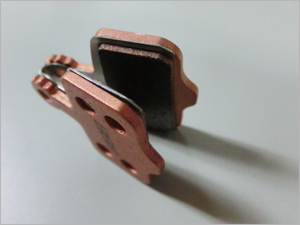

これでセッティング完了。

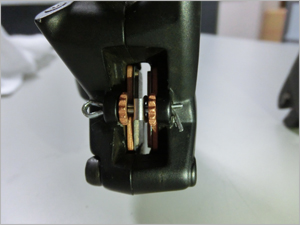

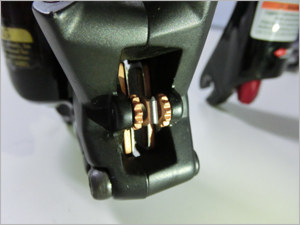

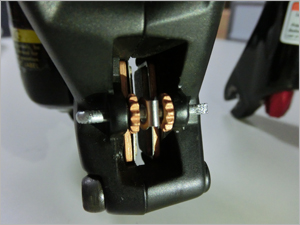

パッドをキャリパー内にセットします。
ピンを戻します。

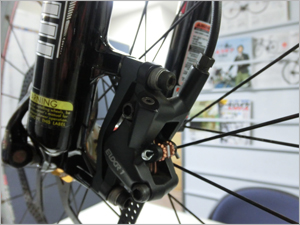

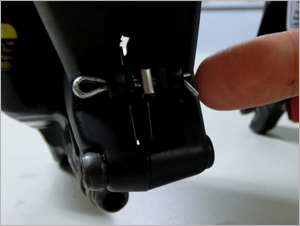

脱落防止のためにピンの先端をペンチなどで曲げます。
ホイールを戻して、ブレーキの調整をします。

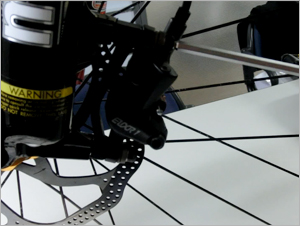

キャリパーの固定ボルトを緩めます。

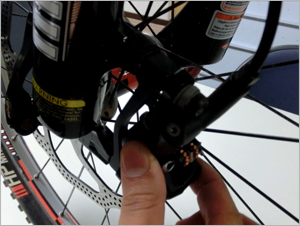

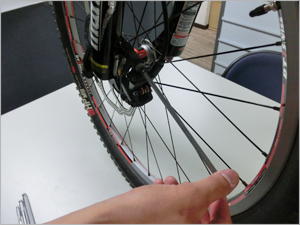

キャリパー部分をつまみ、軽く左右にゆすり、緩んだかを確認します。
レバーを何度か握ります。
ブレーキレバーを握ったままボルトを固定して完了です。
ブレーキキャリパーによって、パッドの種類が変わるので注意が必要です。
分からなければ、お近くのお店にご相談ください。
